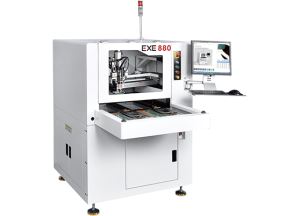

全自动分板机的工程规范
- 2021-12-10-
全自动分板机PCB工程规范：
1.印刷电路板外观宽度260毫米或以下（西门子）或300毫米或以下（富士）；如果您需要自动点胶，PCB补片宽度x长度为125mm*180mm或更小。
2.尽量靠近广场，2*2,3*3，建议。。。组成但不要把阴阳板镶嵌起来
3.电路板拼图架（夹持侧）采用闭环设计，保证夹具上的PCB在上扣后不会变形
4.小板材中心之间的距离控制在75 mm和145 mm之间
5.机架与内部小板连接点附近不得有大型设备或器件，边缘PCB及元器件间距应大于0.5mm。全自动分板机是保证设备正常运行的工具
6.迷宫盒外开四个角定位孔，孔径4mm+/-0.01mm；孔的强度适中，以确保其在断裂过程中不会降低；尺寸位置准确，孔壁光滑无毛刺
7.电路板拼图应在每个小电路板上至少有三个定位孔，3个孔6mm或更小，或小于1mm的侧面定位孔。不允许接线或配线
8.全自动分板器定位板的电路板作为微器件的参考符号。原则上在对角线位置设置间距小于0.65mm的QFP；电路板拼图的定位基准应使用成对符号装饰对角线定位元素。设置基准锚固点时，锚固点处的焊接面积通常大于1.5mm。
