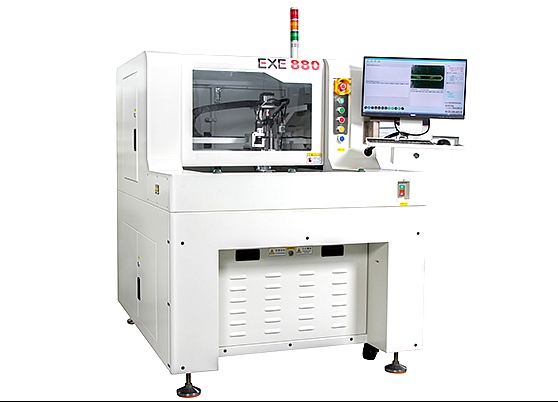

铣刀式分板机上吸尘EXE-880

技术规格:

1.单边工作尺寸:290mm X 350mm

2.双工作台同进同出:580mm X 350mm

3.X-Y AC Servo 速度:0-1000mm/sec

4.Z AC Servo 速度:0-800mm/sec

5.X-Y 重复精度:±0.01mm

6.切割精度:±0.02mm

7.CCD相机校准精度:±0.01mm

8.分板应力数值:300uε以下

9.NSK主轴转速:Max.60,000rpm

10.刀具直径:0.8-2.3mm

11.PCB板切割厚度:0.2mm-6.0mm

12.集尘机功率:2HP(上吸尘)

13.集尘柜尺寸:640mm×785mm×1760mm(D×W×H)

14.机器尺寸: 1075mm×1430mm×1460mm(D×W×H)

15.主机+集尘机重量:800 KG



二、设备配置介绍

一:双工作台结构




1.铣刀式在线分板机采用双滑轨与气缸双平台运行.可同时切割不同类型的产品,大幅度减少取板与放板等待时间,同时可将双平台改为大单平台使用,加大工作尺寸,大幅度提升设备灵活性。

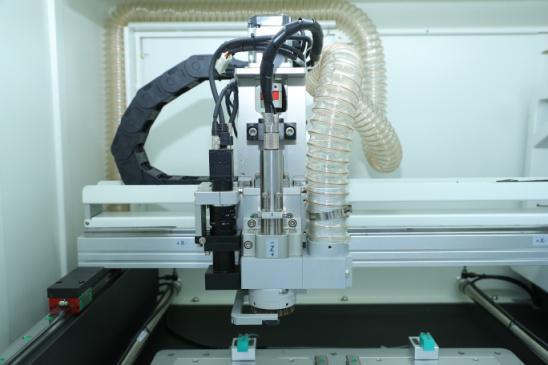

二:上吸尘主轴结构




1、采用高速进口主轴切割分板,大幅降低切割应力,精度高,惯性小,响应快。

2、铣刀检测系统,实时监控铣刀状态,有效防止断刀后继续运行等现象。

3、全新视觉系统,均匀的环形光源,具有亮度调节功能,使得各类型Mark点更好识别,适应如镀锡、镀铜、镀金、喷锡、与各类型不同颜色的PCB.全系配备视觉对位补偿功能。

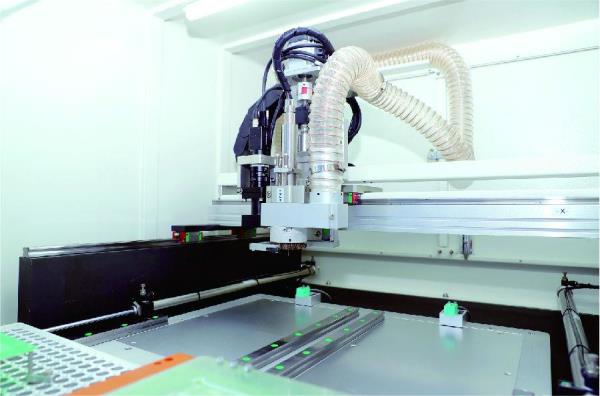

三:上吸尘方式结构



四:CNC专用控制器




1.独立CNC专用控制器,将控制部分集成一体,回路控制稳定性强,精度高,响应传输快,抗干扰性强。



五:集尘机

1.采用高效率马达及风叶,吸力大,内置涤纶针刺毡除尘布袋空隙率大透气性能较好,抗氧化性强,噪音可控制在80分贝以内。


三、 质量保证及售后服务

1、 整体设备保固期为一年,若有质量问题免费提供售后维护及更换。

2、 售后服务人员均为本公司资深专业技术人员,经过公司的正规培训,考试合格后才单独作业的。

3、 售后部接到设备故障通知后,如设备不能正常工作时,珠三角内半小时内做出答覆,2小时内派遣人员赶到现场解决问题;珠三角外半小时内做出答覆,再根据具体情况24小时内派遣售后人员到达现场解决问题。(如开机不能正常生产,售后人员与客户进行沟通,按客户的要求时间内赶到现场)。

4、 本公司售后人员全天24小时待命工作,不分星期六和星期天与节假日。

5、  设备到达贵司后,我公司安排工程技术人员安装调试。

6、 我公司可安排售后技术人员驻客户公司三天,负责培训及技术指导(可根据客户适当要求延长时间)直到接受为止。

7、 我公司售后技术人员负责全面培训,贵司操作及技术人员对我公司设备的安装及操作,全心服务,毫无保留。

8、 如客户公司有要求的前提下,我公司可帮助客户公司对其技术人员进行分板机操作调试考试等。
