曲线分板机有几种类型
- 2020-05-13-

大家知道曲线分板机有几种类型吗?小编告诉大家是三大类型哦,下面跟小编一起来了解下哪三大类型

三种类型的曲线分板机:

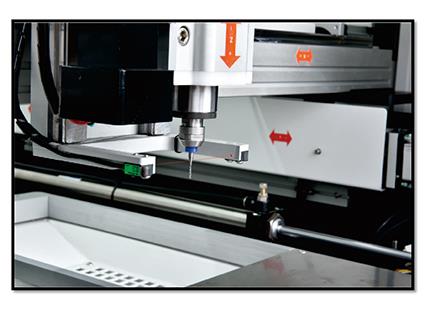

首先,是曲线分板机铣刀的类型,适用于分割和半成品。小型切割机可以在线生产,切割速度快,精度高,操作简单。您可以通过交换夹具开始生产。使用高强度集尘系统,保持PCB和工作表面清洁。

PCB尺寸280mm * 300mm

X Y切割速度0〜100mm / s

机器精度±0.01mm

Z轴行程60mm

X,Y,Z控制方式采用板卡和手动编辑器

X,Y,Z驱动方式韩式步进伺服电机

切割精度±0.1mm

主轴转速MAX60000rpm

主机电压220V 50 / 60HZ

消耗功率1KVA

集尘机模式

吸尘器电压380V 1.5P

主机尺寸550mm * 550mm * 550mm

除尘器尺寸680mm * 400mm * 900mm

二,曲线分板机刀钩型;

1.全气动控制,操作简单

2.适用于切割各种PCB连接点

3.勾刀式工作,勾刀的形状可定制

4.更换勾刀方便快捷

5.体积小,不损坏基板和基板上的零件

机器尺寸280x105x185mm

冲程数12次/分钟

工作压力0.50-0.70Mpa干燥空气源

滑块行程2毫米

机器重量20公斤

3.曲线分板机冲床型;

结构设计紧凑,超硬,易于操作且使用安全。

有必要根据不同的产品更换模具,更换模具方便,简单。

下模自动进出,方便取放产品,成品落入抽屉。

最小化切割电路板时产生的内部应力,并避免锡裂。

模切半成品PCB和FPC效率极高
