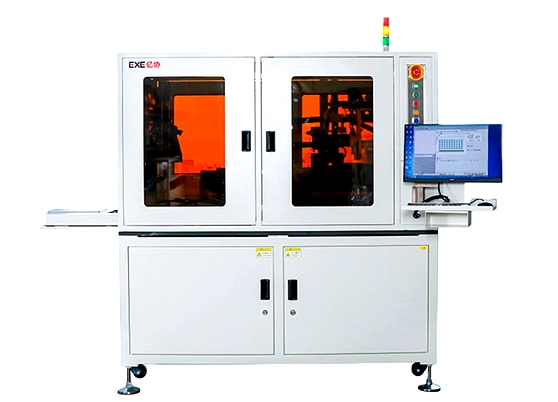

EXE530 全自动检测摆盘机
产品特性:
1.自动送料:接前面机台信号自动将待摆盘的产品送入。
2.自动扫码:CCD检测产品尺寸同时具备扫码功能。
3.自动摆盘:CCD引导吸嘴自动吸取OK产品摆盘。
4.自动分辨NG码:NG产品自动放入NG盘,NG码、叉板入不良盒。
5.自动叠盘:自动供应空Tray盘与叠OK成品满Tray盘。
6.AGV自动送入摆放好的空Tray盘和收走满Tray盘。
7.采用多轴总线控制。
8、龙门结构/机械手结构(选配)
CCD拍照机构说明
当待检测产品到达CCD检测位置,通过底部光源和正面光源投射,顶部相机开始根据设置好的机械坐标开始检测产品尺寸与条码,判定OK产品与NG产品。

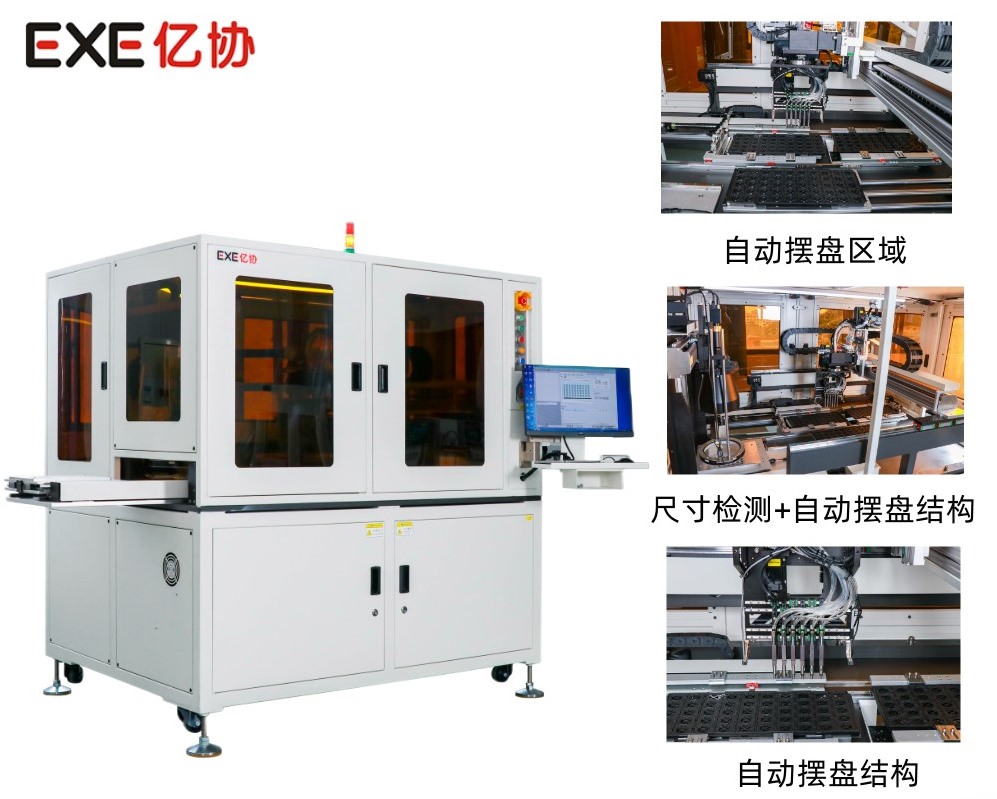

龙门搬运机构说明
龙门搬运机构实行多轴控制,由X轴\Y轴\Z轴实现多点走动,外加旋转轴,可灵活控制旋转角度,使吸嘴更灵活使用,吸嘴可自动调节间距(10MM-35MM)大于35MM可隔行吸取,相机引导精确摆放位置。
